การทำงานของเครื่องซีเอ็นซี (CNC)

    CNC (Computer Numerical Control) คือ เครื่องจักรกลที่ใช้ผลิต หรือขึ้นรูปชิ้นงานที่มีมาตรฐานสูง ผ่านระบบการโปรแกรมคอมพิวเตอร์ ที่ช่วยควบคุมการทำงานของเครื่องซีเอ็นซี ในขั้นตอนต่างๆ อย่างอัตโนมัติ แทนการใช้แรงงานคนควบคุมเครื่อง

การควบคุมเครื่องซีเอ็นซี แบ่งออกได้เป็น 2 ส่วน คือ

1. การควบคุมการเคลื่อนที่ไปยังตำแหน่งที่ต้องการ (Movement)
2. การควบคุมความเร็วของการเคลื่อนที่ (Speed)

หลักการทำงานของเครื่องจักรกลซีเอ็นซี

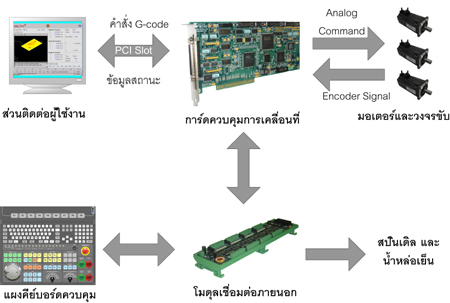

    เครื่องซีเอ็นซี (CNC) มีระบบควบคุมที่ป้อนข้อมูลโปรแกรมคอมพิวเตอร์ของเครื่องผ่านแผงคีย์บอร์ด หรือแป้นพิมพ์ (Key Board) หรือเทปแม่เหล็ก (Magnetic Tape) เมื่อระบบควบคุมอ่านโปรแกรมเสร็จ ก็จะนำไปควบคุมให้เครื่องจักรกลทำงาน โดยอาศัยมอเตอร์ป้อน (Feed Motor) เพื่อให้แท่นเลื่อนเคลื่อนที่ตามคำสั่ง เช่น เครื่องกลึง ซีเอ็นซี (CNC Machine) ก็จะมีมอเตอร์ในการเคลื่อนที่อยู่ 2 ตัว หรือเครื่องกัด ซีเอ็นซี ก็จะมีมอเตอร์ป้อน 3 ตัว เมื่อระบบควบคุมอ่านโปรแกรมเสร็จ จะเปลี่ยนรหัสโปรแกรมเป็นสัญญาณทางไฟฟ้าเพื่อควบคุมให้มอเตอร์ทำงาน แต่เนื่องจากสัญญาณที่ออกจากระบบควบคุมนี้มีกำลังน้อย ไม่สามารถไปหมุนขับให้มอเตอร์ทำงานได้ ดังนั้น จึงต้องส่งสัญญาณนี้เข้าไปในภาคขยายสัญญาณของระบบขับ (Drive Amplified) และส่งสัญญาณต่อไปยังมอเตอร์ป้อนแนวแกนตามที่โปรแกรมกำหนด ทั้งความเร็วและระยะทาง การเคลื่อนที่ของแท่นเลื่อนจะถูกโปรแกรมไว้ทั้งหมด เพื่อควบคุมเครื่องจักรซีเอ็นซี (CNC) และมีเครื่องมืออุปกรณ์ที่ตรวจสอบตำแหน่งของแท่นเลื่อนให้ระบบควบคุม เรียกว่า ระบบวัดขนาด (Measuring System) ซึ่งประกอบด้วยสเกลแนวตรง (Liner Scale) มีจำนวนเท่ากับจำนวนแนวแกนในการเคลื่อนที่ของเครื่องจักรกล ทำหน้าที่ส่งสัญญาณไฟฟ้าที่สัมพันธ์กับระยะทางที่แท่นเลื่อนเคลื่อนที่กลับไปยังระบบควบคุม ทำให้ระบบควบคุมรู้ว่าแท่นเลื่อนเคลื่อนที่ไปเป็นระยะทางเท่าใด

    จากหลักการควบคุมการทำงานดังกล่าว ทำให้เครื่องจักรกลซีเอ็นซีสามารถผลิตชิ้นงานให้มีรูปร่าง และรูปทรงให้มีขนาดตามที่เราต้องการได้ เนื่องจากการสร้างและการทำงานที่เหนือกว่าเครื่องจักรกลทั่วไป จึงทำให้เครื่องจักรกลซีเอ็นซีเป็นปัจจัยหนึ่งที่มีความสำคัญมากในปัจจุบันนี้ หากต้องการผลิตสินค้าให้ได้จำนวนมากๆ และลดจำนวนระยะเวลาการผลิตของสินค้า

ข้อมูลและรูปภาพ : http://www.maxsteelthai.com/

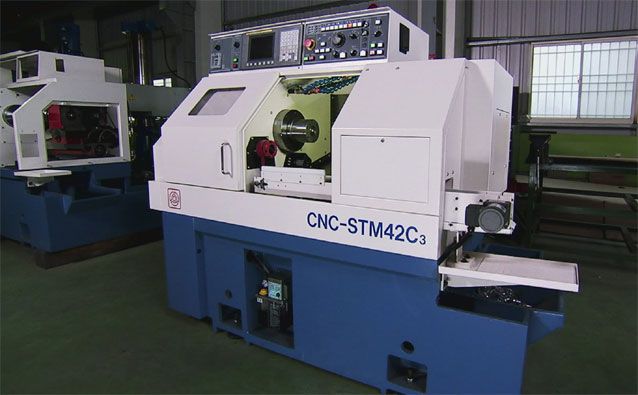

รูปภาพ : http://th.machinetools.net.tw/lathe/taiwan_twin_spindle_turret_turning_center.htm
